銘板ロボ 2軸送り装置

NCXY-801T
1軸制御と同じ簡単操作で、蛇行している画面に合わせたデータを作成できます。

NCXY-820T
幅の狭いワークの多列抜きが可能です。

カタログダウンロード

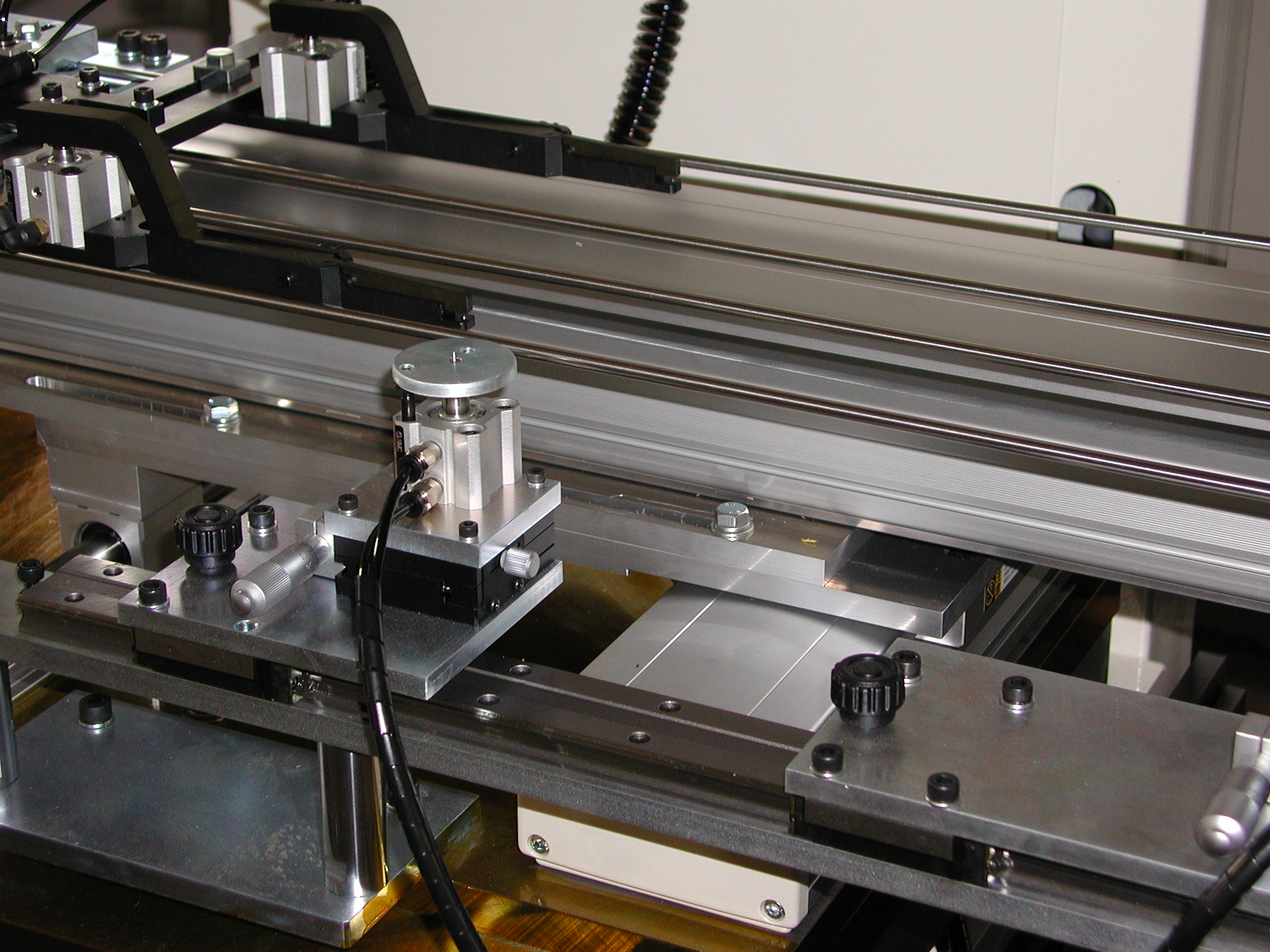

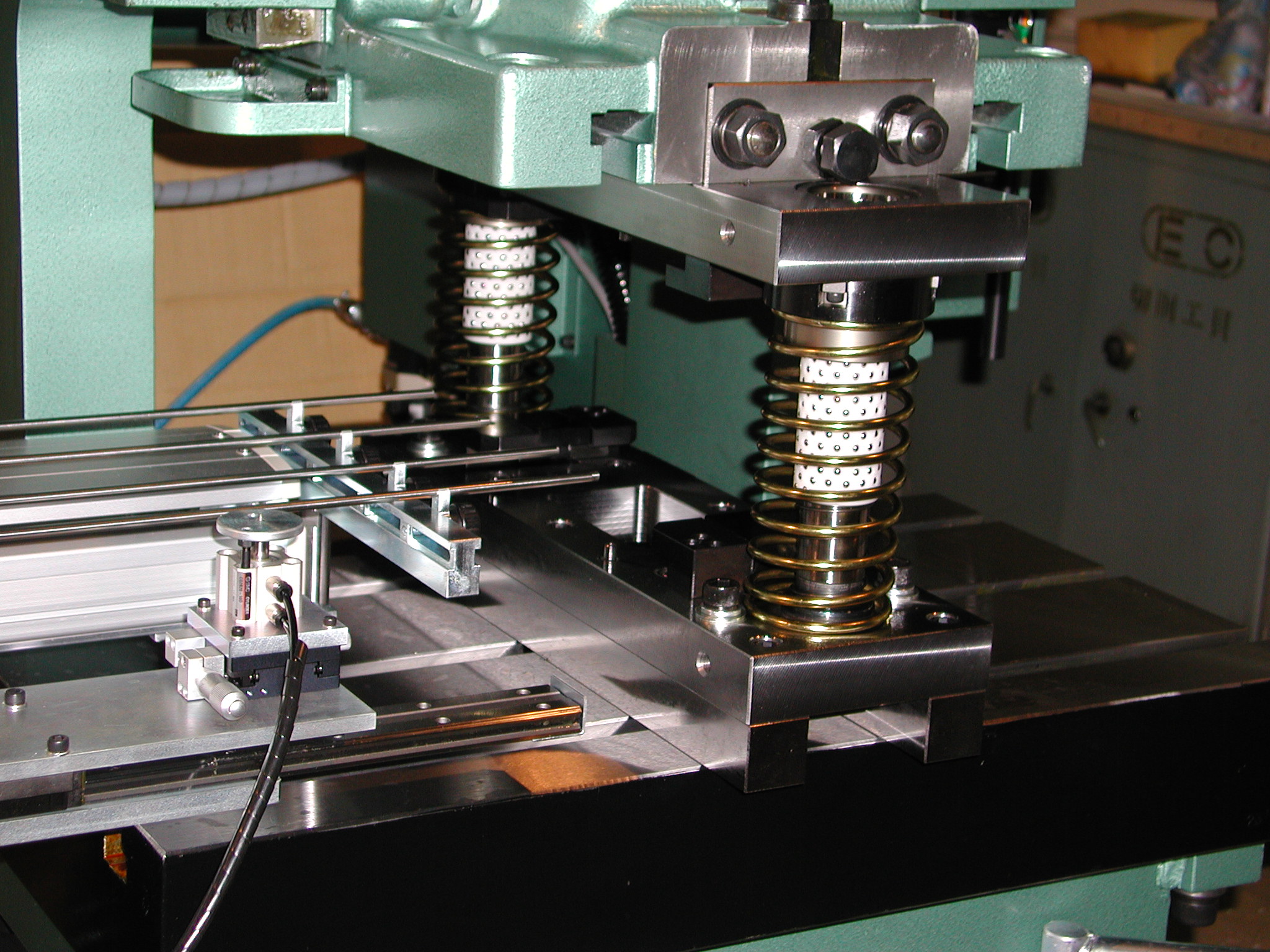

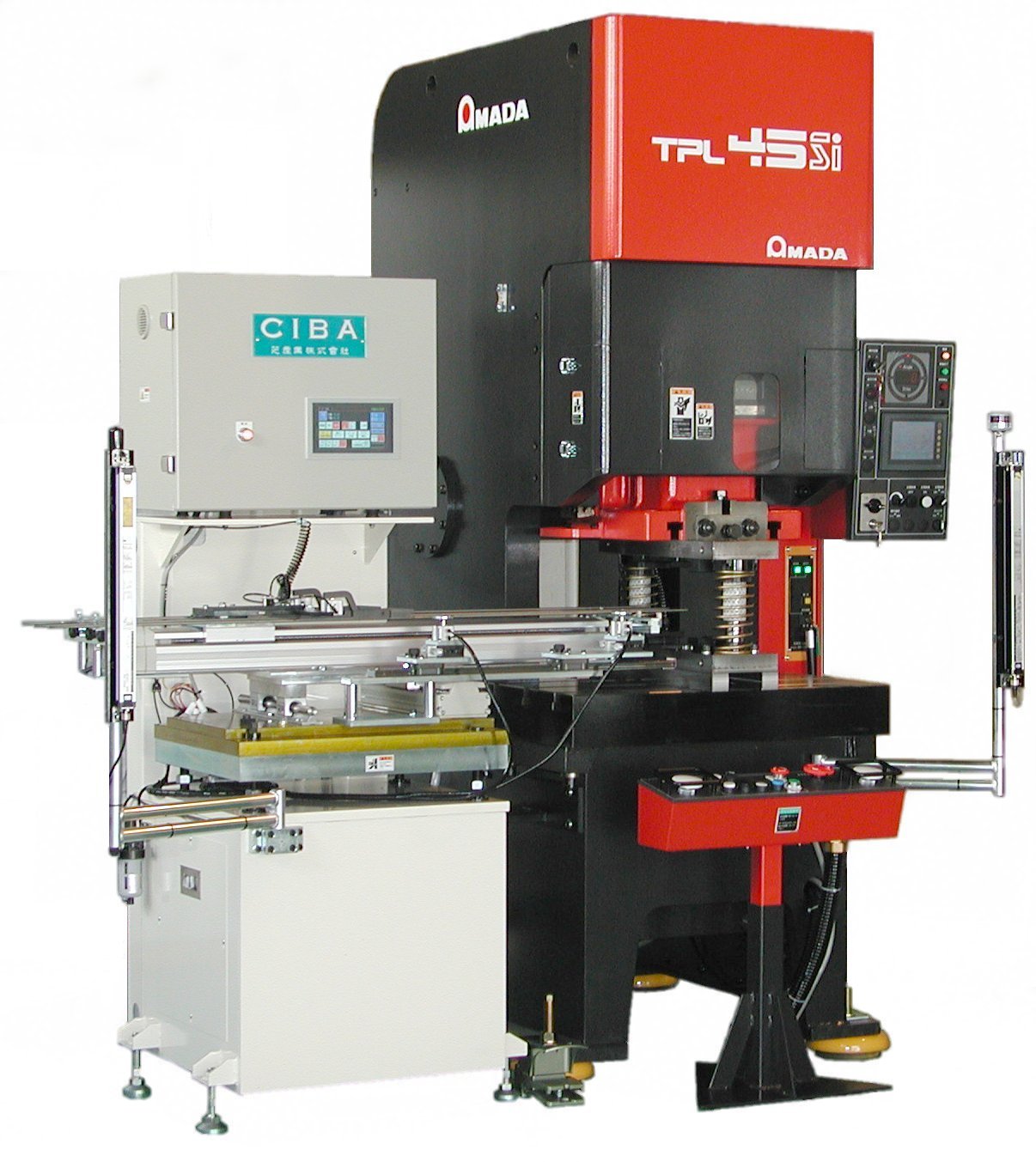

製品画像

製品動画

標準仕様

型式	NCXY-801T	NCXY-820T
用途	蛇行調整用	多列抜き用
制御軸数	X,Y 2軸	X,Y 2軸
初期整合	端面基準またはガイド穴	端面基準またはガイド穴
位置合わせ	ティーチング及び数値入力	ティーチング及び数値入力
材料寸法	MAX 400×600mm	MAX 400×600mm
移動量	X:800mm Y:200mm	X:800mm Y:200mm
蛇行調整量	±1.0mm	-
運転パターン	-	4種類
繰り返し精度	±0.02mm	±0.02mm
備考	加工時のＹ軸移動量は原則±1.0mm	多列抜き、チドリ抜き可能
